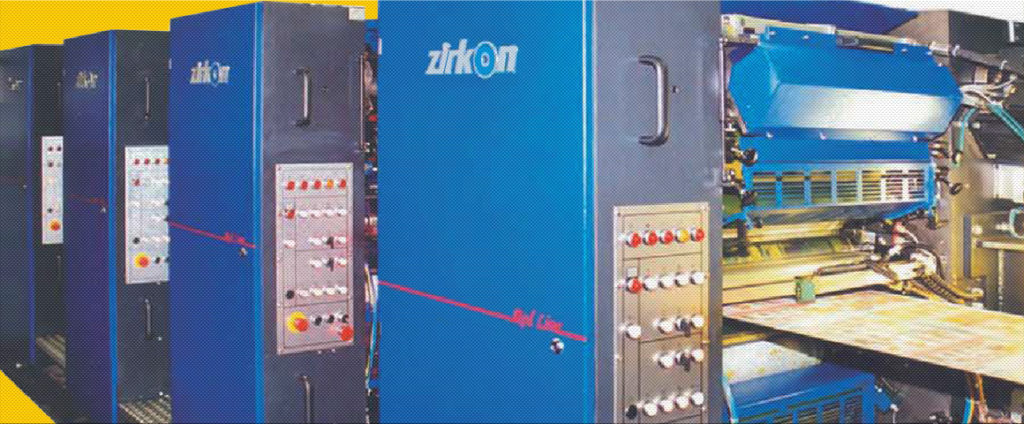

Red LineПо состоянию на сегодняшний день Zirkon 6612 — самая последняя модификация 8-страничных рулонных машин с малой длиной рубки в модельном ряду компании zirkon Druckmaschinen GmbH. Zirkon Red Line 6612 была представлена на выставке Druda 2008 в Дюссельдорфе, и первым покупателем машины стала польская типография “Drukarnia Tinta”, Działdowo.
Машины сочетают в себе весь накопленный опыт предыдущих серий Zirkon 660 и инновации уже использованные и испытанные в новых машинах zirkon 6611. Большое количество модулей и опциональное оборудование позволяют сконфигурировать машину для самого широкого спектра продукции, начиная от книг и журналов, и заканчивая высокохудожественной малостраничной продукцией — вкладки, рекламные проспекты и т.п. Zirkon Red Line 6612 обеспечивает стабильную печать превосходного качества даже при постоянной максимальной скорости 55’000 экз./час. Машина эффективна и рентабельна, в том числе, и на коротких тиражах офсетной печати, что делает её практически идеальной для изготовления печатной продукции для прямой рассылки, газетных вставок, каталогов и продукции с переменными данными.
Особенности машин:
- улучшенная производительность для всех форматов,
- технология прямого привода,
- две разные концепции фальцаппаратов: стандартный фальцаппарат или комбинированный фальцаппарат,
- устройство полуавтоматической смены печатных пластин,
- комплектация cold-set или heat-set,
- превосходное качество печати на всех типах бумаги,
- устройство защиты “Web Protector”
- система управления данными zirkon Data Management System.
Печатные секции Zirkon Red Line 6612 построены по 4-цилиндровой схеме “резина к резина” для печати 1+1 на каждой стороне запечатываемого полотна. Секции получили индивидуальный прямой привод (аналогично фальцаппарату и устройству охлаждения ранее). Полуавтоматическая смена печатных форм теперь доступна уже стандартной конфигурации. Однако, предыдущая система ручной замены форм по-прежнему доступна в качестве опции по запросу. Поворотный цветной сенсорный пульт управления установлен на каждой печатной секции.
|
|
|
Фальцевальный аппарат Zirkon Red Line 6612 также получил некоторые улучшения. Направляющие полотна внутри фальцаппарата были полностью перепроектированы, а устройство третьего сгиба полностью переделано. Здесь, вместо фальцевального ножа, теперь используется вращающийся чоппер-нож, чтобы увеличить скорость фальцевания.
| Количество рулонов |
Количество страниц | |||
| первый сгиб (на воронке) |
второй сгиб (в фальц. цилиндре) |
третий фальц (ножевой) |
двойной параллельный |
|
| 330×452 мм | 330×226 мм | 165×226 мм | 330×113 мм | |
| 1 рулон | 4 | 8 | 16 | 16 |
| 2 рулона | 8 | 16 | 32 | 32 |
|
|
||||
Zirkon 6612 может поставляться как в конфигурации cold-set, так и heat-set (с сушкой). Для heat-set комплектации разработана новая собственная система защиты “web protector”. Она состоит из улавливателя бумажного полотна, отдельного предохранительного PLC контролера и различных автономных датчиков, эта система предназначена для защиты машины в случае обрыва полотна.
Система управления машиной на базе PLC контроллера S7. В максимальной комплектации все настройки (автосклейка рулонов, настройка приводки, красочных аппаратов, смывки и т.д.), производятся с дистанционного пульта с сенсорным управлением, что обеспечивает быструю переналадку машин при печати небольших тиражей. На пульте отображаются все необходимые данные для диагностики, мониторинга или оценки состояния процесса печати и машины в целом.
Технические характеристики машин zirkon Red Line 6612
.
| параметр машины | значение |
| тип машины | cold-set или heat-set |
| максимальное количество печатных секций | 8 |
| максимальное количество рулонных зарядок | 2 |
| максимальная ширина полотна | 660 мм (673 мм* ) |
| минимальная ширина полотна | 450 мм |
| максимальная ширина печати | 660 мм (670 мм* ) |
| максимальная длина печати | 441 мм |
| длина окружности офсетного цилиндра | 452 мм |
| длина рубки | 452 мм |
| максимальная скорость вращения цилиндров | 55’000 обор./час |
| максимальная производительность, тетр./час ** | |
| двухсгибная фальцовка | 55’000 |
| трёхсгибная фальцовка | 55’000 |
| двойной параллельный фальц | 40’000 |
| плотность используемой бумаги | |
| при работе на фальцаппарат | 27-140 г/м2 |
| при работе на листовой выклад | 27-180 г/м2 |
| размер печатной формы, мм | 495х675 |
| толщина печатной формы, мм | 0,3±0,02 |
| размер офсетного полотна, мм | 675х700 |
| толщина офсетного полотна, мм | 2,0±0,02 |
* по специальному заказу, машина может быть изготовлена для максимальной ширины рулона 673 мм (ширина печати 670 мм);
** максимальная производительность машины определяется типом фальцовки, плотностью бумаги и зависит от многих факторов, включая квалификацию печатника, качество бумаги, вид печатной работы а также климатические условия в типографии.
материалы взяты с сайта компании Zirkon Druckmaschinen GmbH и открытых источников в Интернет
все права принадлежат компании Zirkon Druckmaschinen GmbH
