KBA Compacta 217. Описание и технические характеристики

KBA C 217 — это высокоскоростная 16-страничная ролевая офсетная машина для средних и больших тиражей коммерческой печати. Может быть использована для печати журналов, каталогов, проспектов и другой акцидентной продукции, а также для печати книг большими тиражами. Машина имеет высокий уровень автоматизации, что позволяет существенно сократить время переналадки и как следствие уменьшить количество макулатуры. С одного роля можно получить тетрадь объемом до 16 страниц формата А4 при максимальной скорости до 70’000 цикл/час.

Главные особенности КВА Compacta С 217:

• ролевая зарядка KBA Pastostar RC с устройством склейки KBA Easy Splice,
• устройство равнения и натяжения бумажного полотна,
• печатные секции типа «I» (1+1),
• устройство смывки офсетного полотна,
• устройства автоматической подачи краски,
• устройство улавливания полотна,
• газовая сушка с дожигом или без,
• секция охлаждения (4 охлаждающих цилиндра),
• модуль силиконирования,
• контроль приводки,
• контроль рубки,
• устройство продольной проклейки,
• фальцаппарат графеечного типа P3 или клапанного типа F3 с суперструктурой,
• устройство пробивки форм,
• cистема контроля машины KBA Opera:
  • пульт управления KBA ErgoTronic,
  • пульт управления KBA ColorTronic — дистанционная регулировка красоподачи, увлажняющего раствора и приводки,
  • система производственного менеджмента KBA LogoTronic (базовая),
  • интеграция в общую систему допечать/печать посредством протокола CIP3.

Опционально:

• cистема автоматизированой транспортировки рулонов KBA Patras,
• впечатывающая секция,
• устройство автоматической смены форм,
• расширенный пульт (в т.ч. освещение, регулировка высоты пульта и т.д.),
• система дополнительно увлажнения,
• контроль температуры и вязкости краски,
• вторая дополнительная воронка фальцаппарата,
• расширенные модули для фальцаппарата P3/F3 (например, для работы 2×8 или 2×16 страниц),
• устройство продольной резки и перфорации,
• лакировальная секция,
• компрессорная станция,
• климатконтроль,
• расширения для KBA Opera:
  • устройство сканирования пленок и форм KBA ScanTronic,
  • система производственного менеджмента KBA LogoTronic (расширеная версия),
  • система предустановки машины KBA EasyTronic,
  • система автоматического натяжения полотна KBA WebTronic.

.

Технические характеристики машин KBA Compacta 217

.

параметр машины	значение
модель	16-страничная heat-set
длина рубки, мм	546	578	590	598.5	630	700
максимальная ширина полотна, мм	1000	1000	1000	1000	1000	1000
направление движения бумажного полотна	слева-направо
скорость движения бумажного полотна, м/с	10,62	11,24	11,47	11,64	12,25	12,3
максимальная механическая скорость, цикл/час	до 70.000
используемый материал, г/м2	36…150 * * при работе на листовой выклад до 250 г/м2
привод	без продольных валов (KBA DriveTronic)
система автоматизации	KBA Opera
Варианты конфигурации
партерное построение

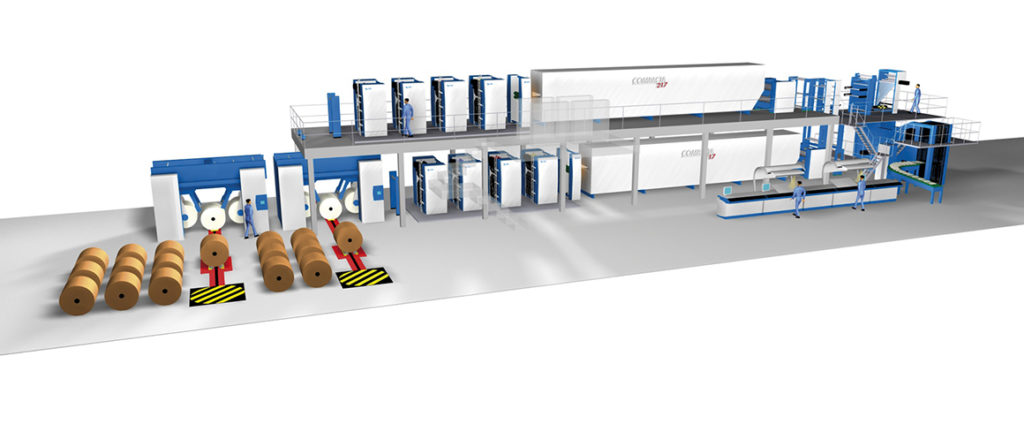

ярусное построение
Ярусное построение печатных машин существенно экономит площадь, но увеличивает габариты комплекса по высоте, создает дополнительную нагрузку на фундамент, и затрудняет обслуживание. Основная базовая машина в этом случае оснащается двумя двухлучевыми рулонными зарядками для одновременной подачи двух лент (один из вариантов) в верхние и нижние печатные секции, что увеличивает вдвое производительность печатного комплекса Compacta 217
параллельное построение
Вариант зеркального размещения двух машин Compacta 217 параллельно друг другу. Известно, что печатная машина имеет традиционное ассиметричное построение, когда относительно ее центральной линии с левой стороны, со стороны подачи бумаги (от рулона), организован привод с системой двигателей и передач, а правая – сторона обслуживания с главным и вспомогательными пультами управления. Было предложено нарушить традиционное серийное исполнение одной рулонной машины и поменять местами стороны привода и обслуживания. В результате на сокращенной площади были размещены симметрично друг другу две одинаковые модели рулонной машины. Подобное оригинальное решение дает существенную экономию площади по сравнению с аналогичной схемой размещения двух серийных машин. Зеркальное расположение создает удобную зону для одновременного обслуживания и наблюдения за работой двух машин, поскольку центральные пульты управления обращены друг к другу и находятся в поле зрения печатников. Кроме того, все печатные аппараты двух машин, все узлы лентопроводящих систем, включая фальцаппараты, имеют звукопоглощающее прозрачное ограждение для защиты печатников от шумовой нагрузки, при этом главные пульты управления каждой машины выведены наружу. Данный вариант размещения двух машин предусматривает как их автономную работу (каждая со своим фальцаппаратом), так и совместную их работу на один фальцаппарат. В этом варианте путь проводки ленты с какой-то одной машины на фальцаппарат другой машины существенно короче, чем при традиционном расположении двух серийных печатных машин.

.
